Tagebau Reichwalde

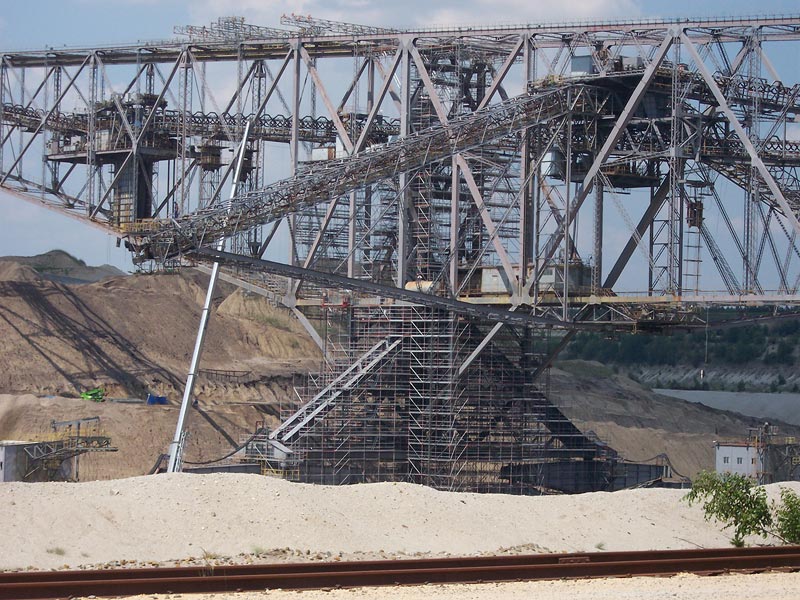

Für die Korrosionsschutzbearbeitung der F60 im Tagebau Reichwalde war es erforderlich, die F60 in mehreren Etappen einzurüsten. Hier war unter den Rahmen 37 – 47 ein Raumgerüst zu errichten. Zum Einsatz kam das Modulgerüstsystem Layher Allround.

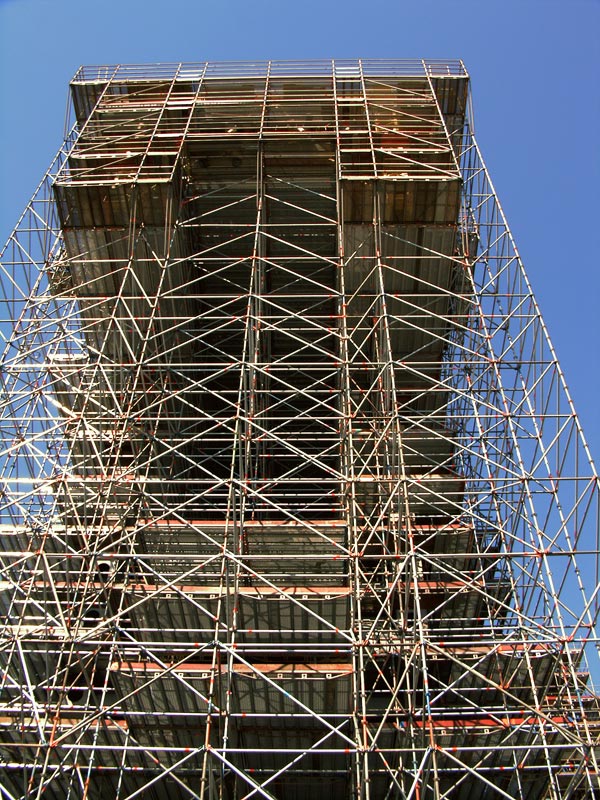

Das Gerüst war maximal 36 m hoch und wurde nicht bekleidet. Es war an der Brücke in jedem Knoten verankert. Unterhalb der untersten Belagebene, die sich 2 m unter der F60 befindet, wurden aller 6 m Höhe Horizontaldiagonalen eingebaut.

Das Gerüst wurde für eine Verkehrslast der Gerüstgruppe 3 (= 2 kN/m²) auf einer Belagebene ausgelegt. Die Tragfähigkeit des Gerüstbelages ist durch die entsprechende Zulassung geregelt. Nach Beendigen der Arbeiten und bei maximalem Wind war das Gerüst zu beräumen – in diesem Fall durfte sich keine Verkehrslast auf dem Gerüst befinden.

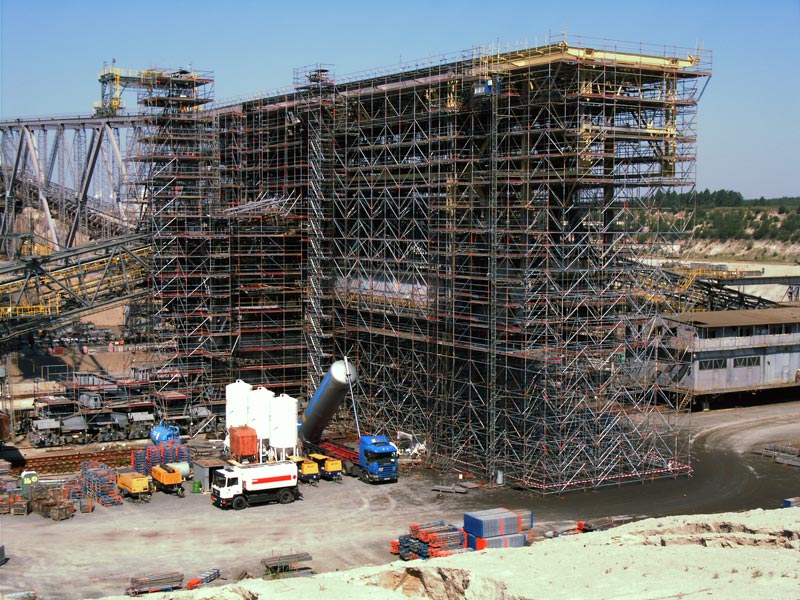

Die Gerüste waren in 36 m Höhe ca. 18 m breit und hatten eine Basis auf der Geländeoberkante von ca. 23 m Breite. Bei einem Aufbau ausgehend von einer verankerten Scheibe konnte auf eine Ballastierung verzichtet werden. Dazu wurde der Aufbau von der Fahrwerksschwinge aus in beide Richtungen vorgetrieben.
